제품 상세 정보:
결제 및 배송 조건:
|
| 교련 깊이: | 300m | 힘 유형: | 디젤 엔진 |
|---|---|---|---|
| 사용법: | 우물 | 전압: | 380V |
| 차원 (l*w*h): | 12500*2480*3400MM | 무게: | 19.3T |
| 교련 직경: | 150-1500mm | 포좌: | SINO 트럭 EU III |
| 신청: | 우물 | 드릴링 방법: | 진흙 회전하는 훈련, DTH |
| 강조하다: | 차량에 의하여 거치되는 드릴링 장비,로터리 테이블 드릴링 조작,300m 트럭에 의하여 거치되는 드릴링 리그 |
||

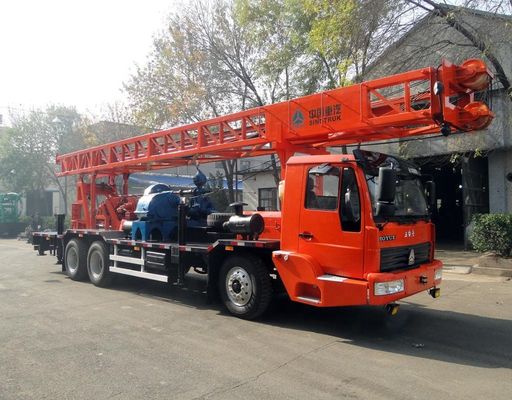

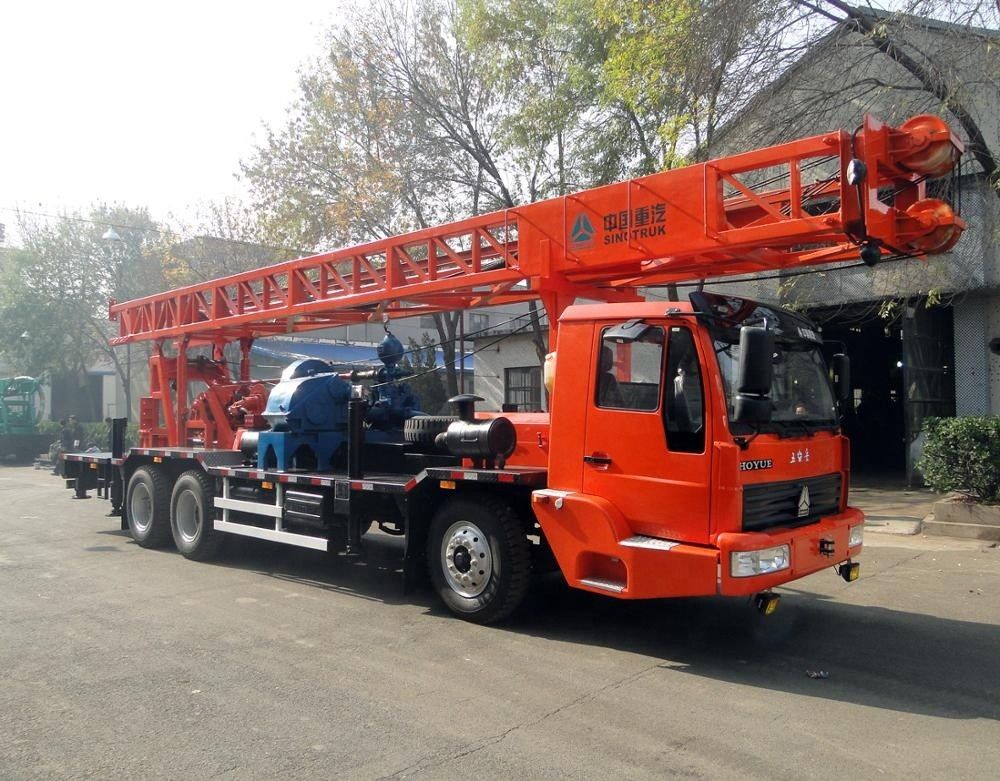

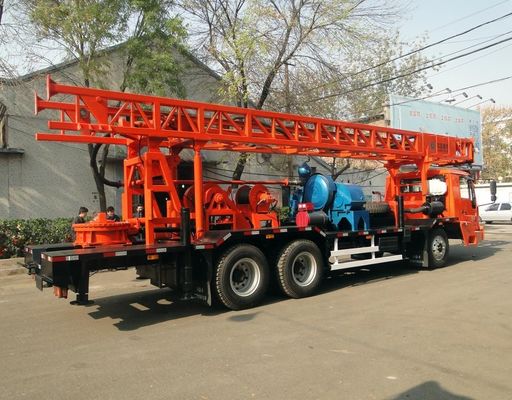

BZC300ZY 300m 우물 트럭에 의하여 거치되는 드릴링 기계
더 많은 것은 이점을 디자인합니다
1. BZC350ZY 차량에 의하여 거치된 드릴링 장비는 회전하는 드릴링 리그입니다.
2. 드릴링 리그는 SINOTRUK 6*4 드라이브 모양 특별한 트럭 포좌로 갖춰지고, 이동 예, 주 구동, 변속기, 이중 윈치, 슬러리 펌프, 회전하는 테이블, 교련 탑 및 철강선 먹이는 체계는 전부 포좌에 거치됩니다.
3. 전원 시스템
BZC350ZY 트럭에 의하여 거치된 드릴링 리그는 자동차 엔진 장비되고, 또한 이동 케이스와 유압 장치로 게다가 갖춰집니다. 그러므로, 트럭 및 드릴링 기계장치는 동시에 작동될 수 있습니다.
4. 세트를 생성하는 삼상 AC는 용접 가동을 편익 및 밤에 장비 유지를 차량에 의하여 거치된 드릴링 기계를 제공합니다.
5. BZC350ZY는 기능이 진흙으로 드릴링 압력 및 지원을 훈련에 있는 우물 드릴링 리그 증가하기 위하여 흔드는 이중 윈치와 교련 탑 활차 장치, 등, 및 침대 바위, 등으로 갖춰집니다. 이 디자인은 드릴링 효율성 개량에서 아주 효과적입니다.
6. 드라이브 시스템
몬 이 트럭에 의하여 거치된 드릴링 리그는 주요하게 기계적입니다. 교련 탑 및 4개의 수평하게 하는 다리는 유압으로 통제됩니다. 2개의 기계적인 다리, 이동 예 및 슬러리 펌프의 벨브는 압축 공기를 넣게 통제됩니다.
7. 전원 시스템
BZC350ZY 트럭에 의하여 거치된 드릴링 리그는 자동차 엔진 장비되고, 또한 이동 케이스와 유압 장치로 게다가 갖춰집니다. 그러므로, 트럭 및 드릴링 기계장치는 동시에 작동될 수 있습니다.
8. 드릴링 방법
표준 BZC350ZY 트럭에 의하여 거치된 드릴링 리그는 방향 순환 드릴링 방법을 채택합니다. BW850/2A 슬러리 펌프 장비해, 그것은 착굴 유체로 슬러리를 이용하고, 고압 플런저 펌프 덕분에 마지막으로 직접적인 순환 훈련을 달성합니다.
적당한 드릴링 공구 장비하는 경우에, 드릴링 기계는 또한 다른 드릴링 방법을 달성할 수 있습니다.
신청
이 트럭에 의하여 거치된 드릴링 리그의 회전하는 테이블은 큰 토크로 오고 그 결과로 교련 장비는 구멍을 빨리 만듭니다. 지금, 우리의 드릴링 리그는 수질 보전 프로젝트에 있는 신청, 산업의 훈련, 전통적인 우물 및 약간을 지명하기 위하여 지구열학을 잘, 등 및 국가 방위 분야, 깊은 우물으로 찾아냈습니다. 그것은 찰흙, 모래, 침대 바위, 현무암 지층, 및 더 많은 것으로 교련을 위해 적용 가능합니다.
표준 윤곽
|
드릴링 깊이 (M) |
80 |
300 |
|
|
시추공 직경 (mm) |
1500년 |
500 |
|
|
회전하는 테이블 속도 (r/min) |
21.2; 36; 63.2; 100.6; 155; 20.2 (반전) |
||
|
회전하는 테이블 토크 (KN.m) |
18; 10.6; 6; 3.8; 2.5; 18.9 (반전) |
||
|
주요 윈치의 힘을 당기십시오 (단 하나 윈치 밧줄) (KN에) |
30 |
||
|
최대. 당기십시오 주요 윈치 (KN)의 힘을 |
180 |
||
|
보조 유압 윈치의 힘을 당기십시오 (단 하나 윈치 밧줄) (KN에) |
40 |
||
|
최대. 당기십시오 보조 유압 윈치 (KN)의 힘을 |
160 |
||
|
올리기 걸이 (KN)의 수용량을 |
180 |
||
|
교련 탑 (KN)의 수용력 |
180 |
||
|
교련 탑 고도 (mm) |
11500 |
||
|
짐 방위 수용량 (t) |
25 |
||
|
교련 줄기 |
주요 교련 줄기 (mm) |
108×108×7500 |
|
|
둘째로 교련 줄기 (mm) |
OD89×10×5500 |
||
|
포좌 |
모형 |
TAZ5183TZJ (기중기 트럭 포좌) |
|
|
구동 장치형 |
6×4 |
||
|
엔진 |
모형과 유형 |
CA6DE3-20E3 유로 III |
|
|
정격 출력 (KW) |
147 |
||
|
회전 속도 (r/min) |
2300 |
||
|
전반적인 차원 (L×W×H) (mm) |
11110×2490×2500 |
||
|
P.R.China의 국가 공고에 있는 모형 |
TAZ5173TZJBZC350 우물 드릴링 리그 |
||
|
무게 (kg) |
19340 |
|
수송 차원 (L×W×H) (mm) |
12160*2490*3440 |
|
전반적인 차원 (L×W×H) (mm) |
11110*2490*13110 |
